ما هو ختم الأسلاك ذو 12 سنًا للموصل الكهربائي وكيف يحمي التوصيلات الكهربائية؟

ما هو ختم الأسلاك 12 دبوس للموصل الكهربائي؟

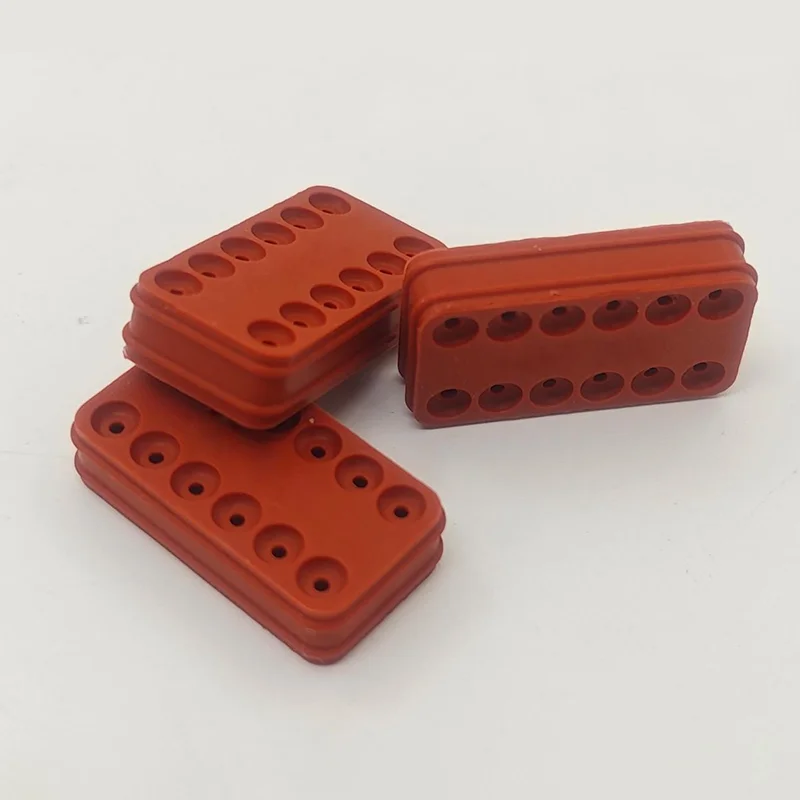

A 12 دبوس سلك ختم للموصل الكهربائيعبارة عن مكون مانع للتسرب مصمم للموصل الكهربائي الذي يحتوي على اثني عشر موضع اتصال فردي. والغرض الأساسي منه هو إغلاق المنطقة التي تمر فيها الأسلاك إلى غلاف الموصل، مما يساعد على منع وصول المواد غير المرغوب فيها إلى الأطراف الداخلية.

على عكس غلاف الموصل نفسه، عادةً ما يكون ختم السلك مكونًا مطاطيًا صغيرًا نسبيًا. ويعتمد أدائه بشكل كبير على دقة الأبعاد، وخصائص المواد، وتوافق قطر السلك، والضغط، وهندسة تجويف الموصل.

في التطبيقات العملية، يعمل الختم مع غلاف الموصل، والمحطات، والأسلاك، وآليات القفل، وعناصر الختم الأخرى. ولذلك لا يمكن تقييم نظام الختم الكامل من خلال المكون المطاطي وحده. يجب أن يتطابق ختم السلك مع تصميم الموصل وأبعاد الكابل بدقة.

بالنسبة للأنظمة الكهربائية متعددة الأطراف، يعد إغلاق كل نقطة دخول للسلك أمرًا مهمًا بشكل خاص لأن الفتحة الصغيرة حول الكابل يمكن أن تصبح مسار دخول للرطوبة أو الغبار أو الزيت أو الملوثات الأخرى. مع مرور الوقت، يمكن أن يساهم التلوث في التآكل، أو الأداء الكهربائي غير المستقر، أو مشاكل العزل، أو فشل المكونات المبكر.

كيف يتم هيكلة ختم الأسلاك 12 دبوس؟

يمكن أن يحتوي محلول ختم الموصل النموذجي ذو 12 سنًا على مناطق مانعة للتسرب تتوافق مع تجاويف الأسلاك الفردية. اعتمادًا على تصميم الموصل، يمكن تصنيع الختم كختم سلكي فردي، أو مكون ختم متعدد التجاويف، أو تكوين متخصص آخر.

تعتمد منطقة الختم عادةً على التداخل المتحكم فيه بين المطاط الصناعي ومكونات الموصل المحيطة. عندما يتم إدخال السلك بشكل صحيح، يتم ضغط شفة الختم أو سطح الختم حول غلاف السلك بينما يظل في موضعه بشكل آمن داخل تجويف الموصل.

تشمل العوامل الهيكلية الأكثر أهمية عادة ما يلي:

• القطر الداخلي:يجب أن يتوافق بشكل وثيق مع قطر السلك أو الكابل المطبق.
• القطر الخارجي:يجب أن يتناسب مع تجويف الموصل دون تشوه مفرط.
• ختم الشفاه:توفير اتصال يمكن التحكم فيه حول سطح السلك.
• ميزات الاحتفاظ:ساعد في الحفاظ على وضع الختم بشكل صحيح أثناء التجميع.
• سمك المادة:يؤثر على الضغط والمرونة وسلوك الختم على المدى الطويل.
• الهندسة الشاملة:يجب أن يتطابق مع غلاف الموصل وتكوين المحطة.

نظرًا لأن الانحرافات الصغيرة في الأبعاد يمكن أن تؤثر على أداء الختم، فإن القولبة الدقيقة ومراقبة الجودة المتسقة تعتبر مهمة لتطبيقات الإنتاج.

ماذا يفعل ختم الأسلاك 12 دبوس؟

وتتمثل المهمة الرئيسية في إنشاء حاجز بيئي حول نقطة دخول السلك. ومع ذلك، فإن قيمتها العملية تمتد إلى ما هو أبعد من العزل المائي البسيط.

يعتمد مستوى الحماية الفعلي على نظام الموصل الكامل، بما في ذلك تصميم السكن وحالة التزاوج وأبعاد السلك ومواد الختم وجودة التجميع ومتطلبات الاختبار. لذلك، لا ينبغي أبدًا تحديد الختم بشكل مستقل عن نظام الموصل المقصود.

ما هي المواد المستخدمة عادة؟

يعد اختيار المواد أحد أهم القرارات عند تطوير أو شراء ختم الأسلاك. تعرض البيئات الكهربائية المختلفة مكونات الختم لمجموعات مختلفة من درجات الحرارة والرطوبة والزيوت والمواد الكيميائية والاهتزاز والضغط الميكانيكي.

غالبًا ما يتم استخدام مطاط السيليكون في ختم الموصل الكهربائي لأن مرونته تسمح له بالتوافق حول سترات الأسلاك مع الحفاظ على اتصال الختم عبر تغيرات درجات الحرارة. ومع ذلك، يجب دائمًا اختيار المادة الصحيحة وفقًا لبيئة التشغيل الفعلية بدلاً من مجرد اختيار الخيار الأكثر استخدامًا.

ما الذي يجب مراعاته عند اختيار واحد؟

يتضمن اختيار ختم سلكي مكون من 12 سنًا أكثر من مجرد مطابقة عدد مواضع الموصل. يجب على المشترين والمهندسين التأكد من المتطلبات البيئية والأبعاد الكاملة قبل تقديم طلب الإنتاج.

1. قطر السلك
   تأكد من القطر الخارجي الفعلي لعزل السلك. قد يؤدي الختم المصمم لقطر مختلف تمامًا إلى إنشاء ضغط غير كافٍ أو قوة تجميع مفرطة.
2. أبعاد تجويف الموصل
   يجب أن تتطابق الهندسة الخارجية للختم مع تجويف الموصل بدقة.
3. مادة مطاطية
   حدد المركب وفقًا لدرجة الحرارة والرطوبة والمواد الكيميائية والزيوت والتعرض للأشعة فوق البنفسجية والعوامل البيئية الأخرى.
4. صلابة
   تؤثر صلابة المطاط على قوة الإدراج والضغط والمرونة وملامسة الختم.
5. نطاق درجة الحرارة
   يجب تحديد الحد الأدنى والحد الأقصى لدرجات حرارة التشغيل المتوقعة قبل الموافقة على المواد.
6. متطلبات حماية البيئة
   تحديد مستوى حماية البيئة المطلوب لمجموعة الموصل الكاملة.
7. عملية التجميع
   يمكن أن يؤدي الإدخال اليدوي، وتجميع الحزام الآلي، والتجعيد الطرفي، وتزاوج الموصل إلى فرض متطلبات مختلفة على الختم.
8. حجم الإنتاج
   قد تبرر المشاريع كبيرة الحجم الأدوات المخصصة وعمليات التشكيل الأمثل، في حين أن التطبيقات ذات الحجم المنخفض قد تتطلب استراتيجيات تطوير مختلفة.

أين يتم استخدام أختام الأسلاك ذات 12 دبوسًا؟

يمكن استخدام تكوين الختم المكون من 12 سنًا في أي مكان تحتاج فيه دوائر كهربائية متعددة إلى المرور عبر موصل مع الحفاظ على حماية البيئة.

• تسخير أسلاك السيارات:مقصورات المحرك، وإلكترونيات الجسم، وأنظمة الإضاءة، وأجهزة الاستشعار، ووحدات التحكم، والأنظمة الكهربائية الأخرى للمركبة.
• المركبات الكهربائية:واجهات كهربائية مختارة ذات جهد منخفض، وأجهزة استشعار، وأنظمة تحكم، ومعدات كهربائية مساعدة.
• المعدات الصناعية:الآلات وأنظمة التشغيل الآلي وخزائن التحكم وأجهزة الاستشعار والمحركات والمعدات المتنقلة.
• الآلات الزراعية:المعدات المعرضة للطين والأمطار والغبار والاهتزازات وتغيرات درجات الحرارة.
• آلات البناء:المعدات الثقيلة التي تتطلب توصيلات كهربائية متينة في البيئات الخارجية الصعبة.
• الأنظمة الكهربائية الخارجية:تعرض المعدات للأمطار والغبار والرطوبة والظروف البيئية المتغيرة.
• المعدات الإلكترونية المتخصصة:التطبيقات التي تتطلب أسلاكًا مدمجة متعددة الدوائر مع مانع تسرب بيئي.

يحدد التطبيق الدقيق المواد والأبعاد وهيكل الختم وطريقة التحقق المطلوبة. قد لا يكون المكون المناسب لنظام التحكم الداخلي المحمي مناسبًا لحجرة المحرك المكشوفة أو الآلة الخارجية للخدمة الشاقة.

كيف ينبغي تثبيت ختم الأسلاك؟

يعد التثبيت الصحيح أمرًا ضروريًا لأنه حتى الختم عالي الجودة يمكن أن يفقد فعاليته في حالة تلفه أو وضعه بشكل غير صحيح أو إقرانه بسلك غير مناسب.

1. فحص الختم:تحقق من وجود جروح أو شقوق أو تشوه أو وميض أو تلوث أو عيوب مرئية أخرى.
2. تأكيد توافق الأسلاك:تأكد من أن قطر السلك يتوافق مع نطاق الختم المحدد.
3. تحضير السلك:تأكد من أن الغلاف السلكي نظيف وغير تالف.
4. ضع الختم بشكل صحيح:تأكد من أن مكون الختم موجه وفقًا لتصميم الموصل.
5. أدخل المحطة بعناية:تجنب تمزيق أو دحرجة شفة الختم أثناء الإدخال الطرفي.
6. التحقق من الاحتفاظ بالمحطة:تأكد من وصول الجهاز إلى الموضع الصحيح وآلية القفل.
7. فحص التجميع النهائي:تحقق من موضع الختم وحالة تزاوج الموصل قبل الاختبار.

بالنسبة للإنتاج الآلي، يجب أيضًا تقييم الختم للتأكد من توافقه مع معدات الإدخال والأدوات وسرعة التجميع ومتطلبات التشحيم. قد تؤدي قوة الإدخال المفرطة إلى إتلاف الختم أو السلك، في حين أن الضغط غير الكافي يمكن أن يقلل من حماية البيئة.

ما هي المشاكل التي يمكن أن يسببها الختم المختار بشكل سيئ؟

تنشأ العديد من مشكلات ختم الموصل من عدم التطابق بين الختم والتطبيق الفعلي وليس من مفهوم نظام الختم نفسه.

توضح هذه المشكلات لماذا يجب أن تستند قرارات الشراء إلى المواصفات الفنية الكاملة بدلاً من السعر أو المظهر فقط.

كيف يعمل التصنيع المخصص على تحسين ختم الموصل؟

تكون مكونات الختم القياسية عملية عندما تتطابق أبعاد الموصل والأسلاك مع التصميم المحدد بالفعل. ومع ذلك، تتطلب العديد من المشاريع الصناعية وتصنيع المعدات الأصلية هندسة مخصصة بسبب تجاويف الموصلات الخاصة، أو أقطار الأسلاك غير العادية، أو مساحة التثبيت المحدودة، أو الظروف البيئية الصعبة.

يسمح التصنيع المخصص بتطوير ملف تعريف الختم والأبعاد والمواد والصلابة واللون وعملية الإنتاج حول تطبيق العميل.

على سبيل المثال، قد يتطلب مشروع ختم الأسلاك المخصص ذو 12 سنًا ما يلي:

• أقطار داخلية مخصصة لمواصفات الأسلاك المختلفة
• هندسة خارجية خاصة لغطاء الموصل الخاص
• تصاميم مختلفة للشفاه الختم
• صلابة مطاطية محددة
• ألوان مخصصة لتحديد الدائرة
• اختيار المواد على أساس درجة الحرارة أو التعرض للمواد الكيميائية
• الأدوات التي تم تطويرها من الرسومات أو العينات أو البيانات ثلاثية الأبعاد
• التحكم المتسق في الأبعاد لإنتاج كميات كبيرة

شركة تشجيانغ غومينغ لتكنولوجيا المطاط المحدودةيمكن أخذها في الاعتبار عند تحديد مصادر مكونات مانعة للتسرب مطاطية مخصصة لتطبيقات الموصلات الكهربائية. بالنسبة لمشروعات OEM، يمكن أن يساعد توفير المعلومات الفنية الكاملة في بداية التطوير في تقليل دورات أخذ العينات غير الضرورية وتحسين الاتصال بين مصمم الموصل ومصنع الختم وفريق التجميع.

ما الذي يجب على المشترين طرحه على الشركة المصنعة لختم الأسلاك؟

قبل اختيار المورد، يجب على فرق الشراء إنشاء قائمة مرجعية فنية واضحة. يساعد هذا في منع استخدام المكون الذي يبدو صحيحًا في تطبيق غير مناسب.

بالنسبة للبرامج الصناعية وبرامج السيارات، يجب على المشترين أيضًا مراعاة اتساق الإنتاج وإمكانية التتبع والاتصالات الفنية وإدارة الأدوات والتعبئة والقدرة على التسليم واستقرار العرض على المدى الطويل.

يجب أن تمتد العلاقة الموثوقة مع المورد إلى ما هو أبعد من العينة الأولى. يعتمد أداء الموصل على المدى الطويل على الحفاظ على خصائص المواد المستقرة ودقة الأبعاد وضوابط الإنتاج عبر دفعات متعددة.

الأسئلة المتداولة

الاعتبارات النهائية

A 12 دبوس سلك ختم للموصل الكهربائيهو مكون صغير له دور مهم في موثوقية التوصيل الكهربائي متعدد الدوائر. تعتمد فعاليته على التفاعل بين المادة، والهندسة، وحجم السلك، وتجويف الموصل، والضغط، وعملية التجميع، والظروف البيئية.

بالنسبة للفرق الهندسية، فإن الخطوة الأكثر أهمية هي تحديد بيئة التشغيل الكاملة قبل اختيار مواد الختم والأبعاد. بالنسبة لفرق الشراء، يجب مراعاة قدرات الموردين واتساق التصنيع ودعم التخصيص ومراقبة الجودة جنبًا إلى جنب مع سعر الوحدة.

عندما لا يفي أحد المكونات القياسية بالمتطلبات، يمكن أن يوفر ختم السلك المصمم من قبل OEM ملاءمة أكثر دقة لنظام الموصل. يمكن أن يساعد العمل مباشرةً من الرسومات الهندسية أو العينات أو مواصفات الأبعاد الشركات المصنعة على تطوير حل مانع للتسرب يتوافق بشكل أفضل مع التطبيق النهائي.
