مع 11 عاما من الخبرة فيختم موصل السياراتفي الصناعة، أقوم بإجراء تحليلات الفشل لأكثر من 20 عميلًا سنويًا. يتساءل مديرو المشتريات في أغلب الأحيان: "لماذا تنشأ المشكلات باستمرار بعد التثبيت الشامل في المركبات؟" وفي الوقت نفسه، غالبًا ما يحير مهندسو التصميم السؤال التالي: "لماذا تفشل الأجزاء التي تلبي معايير المختبرات بمجرد نشرها في الميدان؟" بالاعتماد على بيانات المسح الصناعي من SAE International في عام 2024 - والتي تشير إلى أن 32% من حالات فشل الختم تنبع من عدم ملاءمة التصميم، و47% من عدم التطابق مع ظروف التشغيل، و21% من أخطاء التجميع - قمت بتجميع الفئات الثلاث الأكثر شيوعًا من المشكلات التي تهم المشترين والمهندسين على حد سواء. بالنسبة لكل فئة، أقدم دراسات حالة واقعية وبيانات اختبار تجريبية وحلول قابلة للتنفيذ.
السيناريوهات التي تسبب أكبر قدر من المتاعب للمشترين: في العام الماضي، قمنا بتوريد أختام موصل ذات 16 سنًا إلى إحدى الشركات المصنعة للمركبات التجارية. في حين أن المنتجات اجتازت بنجاح جميع اختبارات الغمر ومقاومة الغبار المستندة إلى IP67 المعملية، أبلغ العميل - بعد ستة أشهر من تركيب السيارة - أن "ملوثات حجرة المحرك قد اخترقت موضع الدبوس الثامن". عند استرجاع الوحدات وفحصها، اكتشفنا أن معدل ضغط شفة الغلق عند موضع الدبوس المحدد كان 12% فقط - وهو أقل بكثير من المتطلبات القياسية البالغة 20%. يمثل هذا النوع من "فشل الطرف الواحد" ما يصل إلى 32% من المشكلات في مشاريع الموصلات متعددة الأطراف التي تتضمن 12 طرفًا أو أكثر، مما يجعله السبب الرئيسي للعائدات المجمعة في المشتريات.
عنق الزجاجة الأساسي من وجهة نظر المهندس: تركز معظم التصميمات فقط على "التسامح ±0.01 مم للثقوب الفردية"، بينما تتجاهل مشكلة "توزيع الضغط غير المتساوي أثناء الضغط الكلي". في مكون الختم ذو 16 ثقبًا، تتأثر الفتحات المحيطية بهيكل الغلاف؛ وبالتالي، فهي تتمتع بقوة ضغط أقل بنسبة 15-20% من الثقوب المركزية. عندما يتفاقم ذلك مع الاهتزازات التي تتراوح بين 10-2000 هرتز أثناء تشغيل السيارة، يؤدي ذلك إلى ظهور الركود والفجوات في الشفاه المانعة للتسرب بعد ثلاثة أشهر فقط.
بدعم من البيانات التجريبية：لقد استخدمنا تحليل العناصر المحدودة (FEA) لمحاكاة ظروف الضغط لختم مكون من 16 فتحة؛ وكان متوسط ضغط الختم في الثقوب الطرفية 0.3 ميجا باسكال، في حين وصل الضغط في الثقوب المركزية إلى 0.4 ميجا باسكال - وهو فرق ضغط يتجاوز 25%. عندما يتم التحكم في فرق الضغط هذا في حدود 5%، فإن احتمالية الفشل الموضعي تنخفض من 32% إلى 4%.
1. تعويض الإجهاد من جانب التصميم: باستخدام FEA لمحاكاة حالة التشغيل "الضغط + الاهتزاز" المدمجة، تمت سماكة شفاه الختم في مواضع الثقب المحيطي بمقدار 0.1 مم؛ في الوقت نفسه، تم تقليل أقطار فتحات القالب المقابلة بمقدار 0.005 مم، مما أدى إلى توزيع ضغط متوازن بشكل طبيعي بعد القولبة.
2. يوفر جانب التسليم "تقرير اختبار الإجهاد".: يزود المشتري ببيانات قياس الضغط الفعلي للنقاط الـ 12 المحددة على الأختام المصاحبة لكل دفعة، مما يضمن بقاء فرق الضغط ≥ 5%.
3. نهاية التجميع تحدد "الخط الأحمر لحد الضغط": يسلط دليل التجميع الضوء باللون الأحمر: "يجب أن يصل ضغط فتحات الحافة إلى 20% ± 2%." ويتم توفير مقياس تحسس مخصص لهذا الغرض؛ عند الانتهاء من التجميع، يُطلب من العمال أخذ القياسات الفعلية وتسجيل النتائج.
المتطلبات الأكثر تناقضًا لمهندسي التصميم: بالنسبة لمشروع موصل عالي الجهد 800 فولت في إحدى الشركات المصنعة لمركبات الطاقة الجديدة، كان مطلوبًا من مكونات الختم أن تتحمل 160 درجة مئوية (درجة حرارة الذروة لحزمة البطارية) واجتياز اختبار مقاومة القوس 10 كيلو فولت. ومع ذلك، واجهت المواد التقليدية معضلة: السيليكون عالي المقاومة للقوس الكهربائي يمكنه فقط تحمل درجات حرارة تصل إلى 140 درجة مئوية - تصلب بعد شهر واحد فقط من تركيب السيارة - في حين شهد السيليكون المقاوم للحرارة انخفاضًا بنسبة 35٪ في أداء مقاومة القوس عند 160 درجة مئوية، مما أدى إلى انهيار العزل الكهربائي بعد 60 ثانية فقط من الاختبار. أدت مشكلات "عدم التوافق المادي" هذه إلى رفض 47% من العينات الأولية في مشروع 800 فولت، مما أدى إلى تأخير دورة الشراء بشدة.
نقطة الخلاف الأساسية: هناك علاقة عكسية بين "المقاومة الحرارية" و"مقاومة القوس" للسيليكون: حيث تؤدي إضافة إضافات مقاومة للقوس (مثل نانو الألومينا) إلى زعزعة استقرار جزيئات السيلوكسان، وبالتالي خفض الحد الأعلى للمقاومة الحرارية؛ وعلى العكس من ذلك، فإن إضافة إضافات مقاومة لدرجة الحرارة العالية (مثل فينيل سيلوكسان) يخفف من المكونات المقاومة للقوس الكهربائي، مما يضر بأداء العزل.
1. صياغة مركبة مخصصة：بالتعاون مع الشركات المصنعة للمواد، قمنا بتطوير مادة مركبة تتكون من السيليكا المدخنة، و1.5% نانو ألومينا، و2% فينيل سيلوكسان. بعد اختبار التقادم لمدة 1000 ساعة عند 160 درجة مئوية، أظهرت المادة معدل تباين في الصلابة قدره ≥8% ووقت مقاومة للقوس قدره 80 ثانية عند 10 كيلو فولت - وهو ما يتجاوز بكثير متطلبات العميل البالغة 60 ثانية.
2. التصميم الهيكلي الهرمي： تستخدم الطبقة الداخلية للختم (المتصلة بالدبابيس عالية الجهد) السيليكون عالي المقاومة للقوس، بينما تستخدم الطبقة الخارجية (المتصلة بالهيكل) السيليكون المقاوم لدرجة الحرارة العالية؛ ولا يحل هذا النهج متطلبات الأداء المتضاربة فحسب، بل يقلل أيضًا من تكاليف المواد بنسبة 15%.
3. التحسين المشترك على مستوى النظام: توصية للمشترين والمهندسين: تؤدي إضافة ثلاث زعانف لتبديد الحرارة إلى غلاف الموصل إلى تقليل درجة حرارة التشغيل الفعلية للختم من 160 درجة مئوية إلى 145 درجة مئوية، وبالتالي إطالة عمر الخدمة.
التحقق من صحة البيانات: بعد تنفيذه في مشاريع 800 فولت لاثنين من الشركات المصنعة لمركبات الطاقة الجديدة، عزز هذا الحل معدل نجاح العينة من 53% إلى 100%، في حين ظل معدل الخلل بعد التثبيت الشامل ≥0.03%.
الخسائر التي يمكن للمشترين التغاضي عنها بسهولة： أبلغت إحدى شركات تصنيع سيارات الركاب في شمال الصين عن حالات "تشقق وفشل في إحكام إغلاق المكونات". عند التفكيك والفحص، تم اكتشاف أن 70% من الأجزاء الفاشلة أظهرت معدل ضغط يتجاوز 30% (مقارنة بالحد القياسي البالغ 20%). نشأت هذه المشكلة من قيام عمال التجميع - في محاولة "لتحسين أداء الختم" - برفع الأختام بالقوة في أخاديدهم باستخدام مفكات البراغي؛ لم تؤد هذه الممارسة إلى الضغط المفرط فحسب، بل أدت أيضًا إلى إتلاف الشفاه المانعة للتسرب. يشير استطلاع أجرته SAE عام 2024 إلى أن 21% من حالات فشل الختم تعزى إلى أخطاء التجميع؛ مثل هذه المشكلات تعمل بشكل فعال على تحويل "المنتجات المؤهلة" التي تشتريها الشركة إلى "خردة"، بينما تتسبب أيضًا في تأخير الإنتاج.
| نوع الخطأ | احتمالية الحدوث | العواقب المباشرة | التأثير على العمر |
| أداة معدنية تخدش شفة الختم. | 42% | تسرب كامن، يتوسع إلى قناة بعد الاهتزاز. | انخفض العمر إلى الثلث. |
| الضغط > 25% | 38% | لقد تعرضت شفة الختم لتشوه دائم، مع مجموعة ضغط تتجاوز 30%. | تنتهي خلال 3 أشهر. |
| تم تثبيت الختم للخلف/ملتوي | 20% | ينخفض تصنيف IP مباشرة إلى الصفر؛ يحدث دخول الماء بعد 10 دقائق فقط من الغمر في درجة حرارة الغرفة. | فعالة على الفور |
1. توحيد الأداة： تزويد المشترين "بمجموعة أدوات التثبيت المتخصصة" - بما في ذلك الملقط البلاستيكي للأختام المطاطية والأكمام التوجيهية النحاسية للأختام المطاطية الفلورية - لضمان عدم ملامسة أي أدوات معدنية لشفاه الختم.

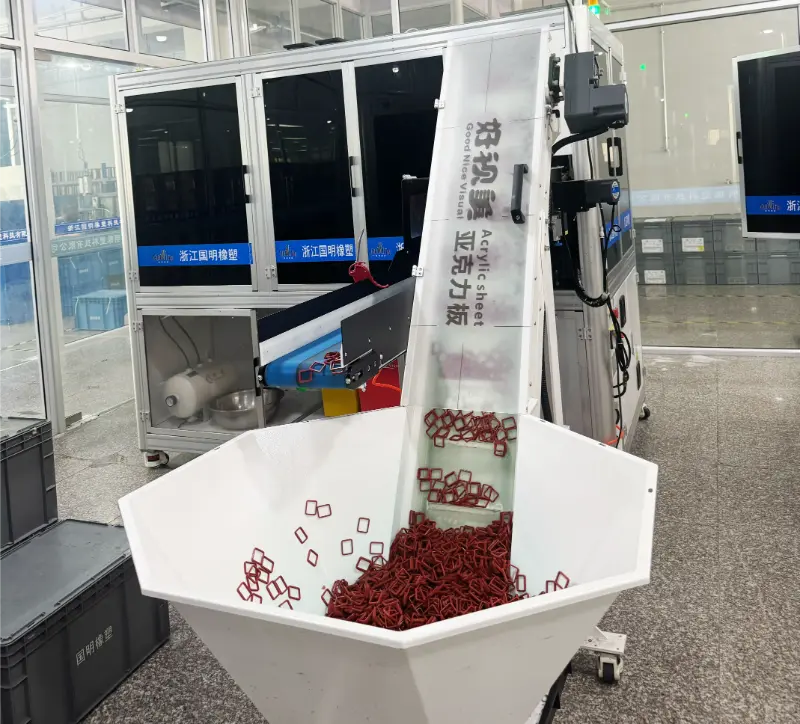

2. تدقيق الأخطاء البصرية: تتم طباعة "علامة اتجاه" حمراء (على سبيل المثال، "هذا الجانب إلى الداخل") على الختم، بما يتوافق مع العلامات الموجودة على غلاف الموصل؛ يتم تضمين "بطاقة قياس الضغط" مع الشحنة، مما يشير إلى السُمك المضغوط القياسي لنموذج الختم المحدد هذا (على سبيل المثال، السُمك الأصلي: 8 مم → السُمك المضغوط: 6.4-6.8 مم).
3. 1-ساعة تدريبية متخصصة：يتم توجيه العاملين في مجال التجميع إلى "مبدأ الفحص الثلاثي" - التحقق من الأدوات والتوجيه والضغط - متبوعًا بعرض حي للإجراءات الصحيحة. ويجب على أي عامل لا يستوفي المعايير أن يخضع لإعادة التدريب حتى يجتاز التقييم العملي بنجاح.
كلما طال العمل في هذا المجال، أصبح الأمر أكثر وضوحًا: لا يوجد شيء اسمه نموذج ختم "عالمي". تنشأ العديد من المشكلات بسبب عدم فهم بيئة التشغيل المحددة - "السيناريو" - بشكل كامل. عند إجراء عملية شراء، لا تركز فقط على عوامل مثل "تصنيفات IP" أو "نطاقات مقاومة درجات الحرارة"؛ بدلاً من ذلك، تأكد من طرح الأسئلة الثلاثة التالية على المهندسين:
1. أين يتم تركيب الموصلات في السيارة؟ (حجرة المحرك، أو مجموعة البطارية، أو الأبواب - مواقع ذات ظروف تشغيل مختلفة إلى حد كبير.)
2. هل سيتم إجراء التجميع باستخدام معدات آلية أم يدويًا؟ (وهذا يؤثر على التصميم الهيكلي للأختام.)
3. ما هي المتطلبات الضمنية ضمن معايير قبول العميل النهائي؟ (على سبيل المثال، إجراء اختبار IP67 بعد الغمر في درجة حرارة منخفضة)
-
