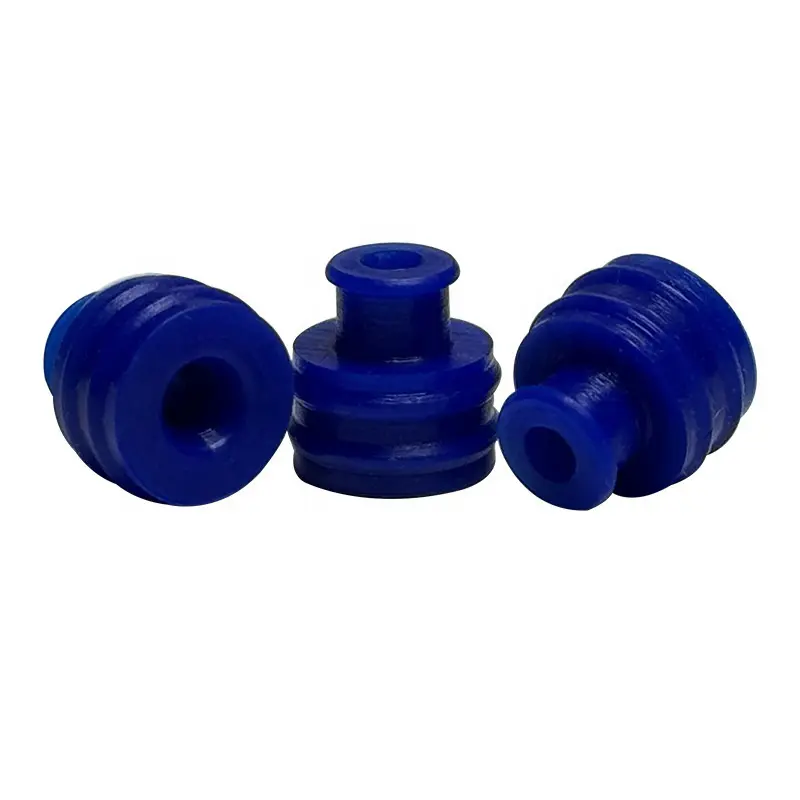

ختم سلك واحد مقاوم للماء باللون الأزرق

في أي المواقف قد تحتاج إلى مثل هذا الختم الأزرق المقاوم للماء ذو ​​السلك الواحد؟

يجب أن تمر مجموعة الأسلاك عبر الموصل، ولكن بمجرد دخول الماء إلى فتحة الإخراج هذه، تتحول الأطراف إلى اللون الأخضر وتتعطل الإشارات.

القيادة تحت المطر باستخدام خرطوم غسيل السيارات عالي الضغط، يزحف الماء على طول السلك العازل إلى القابس

أثناء التجميع على خط الإنتاج، نأمل أن تكون الأختام سهلة التركيب والضغط، وأنه حتى لو كان قطر السلك بعيدًا قليلاً، فلا يزال من الممكن تركيبه.

يمكن تلخيص منطقه المقاوم للماء في ثلاث جمل فقط عند تحليله.

يمر السلك عبر الفتحة أولاً - حيث يلتصق الثقب المركزي بعزل السلك. هذا هو الختم الأول؛ إذا حاول الماء الزحف على طول السلك، فسيتم حظره أولاً.

ضغط الضلع - يتم ضغط ثلاث موجات من الأضلاع الموجودة على الجسم الرئيسي في فتحات الموصل، بحيث يتم تركيبها بشكل وثيق في نقاط متعددة مع جدران الفتحة، لذلك لا يمكن للمياه العثور على أي فجوات للتسرب من خلالها.

الأنبوب على شكل بوق أملس - الجزء العلوي له رقبة ضيقة مع فتحة بوق لتوجيه اتجاه الأسلاك، مما يجعل التجميع مستقيمًا ويضمن إحكام الغلق.

قضبان التسليح الثلاثة ليست مخصصة للزينة فقط: فالتجميع حتماً لديه بعض الانحرافات. إذا تمت محاذاة أحد الأشرطة بشكل غير صحيح، فلا يزال بإمكان الشريطين الآخرين دعمه - وهذا هو الهدف من وجود أشرطة دائرية متعددة.

معلمة المنتج (المواصفات)

وجهة نظر المهندس

هناك شيئان أسوأ عند التجميع: ضيق جدًا ولن يدخل، وفضفاض جدًا ولن يُغلق. وجود ثلاثة أضلاع حلقية يعطي المزيد من نقاط الاتصال، والتي تستخدم المرونة لاستيعاب تفاوتات قطر السلك - سواء كان سميكًا أو رفيعًا بعض الشيء، فهناك ضلع لدعمه، وبالتالي فإن قوة الضغط مناسبة تمامًا ولن تلحق الضرر بالطرف.

منظور الشراء

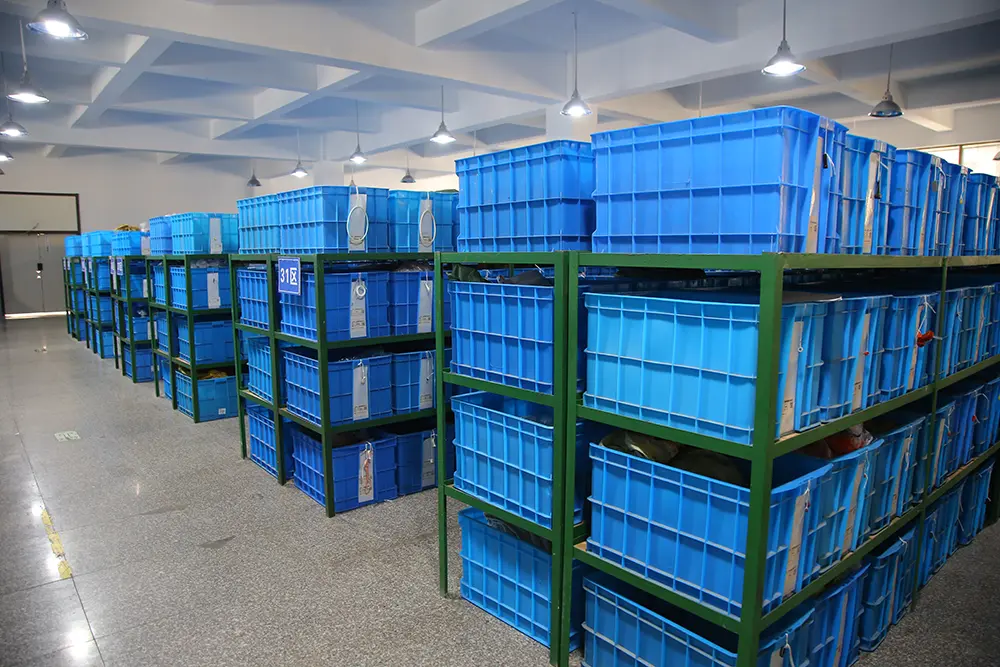

لا يوجد تحويلات في العملية: الرسومات أو العناصر الفعلية ← العينات ← التحقق من التثبيت ← جدولة الإنتاج. يتم الاحتفاظ بالقوالب العادية في المخزون، ويمكن طلب دفعات صغيرة. المصنع في ونتشو. فنحن نرحب بك لزيارتنا للتحقق من المواد والقوالب ومحطات الفحص - فهي أكثر موثوقية من مجرد سماع مقدمة.

منظور تكنولوجيا المواد

نصف قيمة الختم يأتي من المادة. يرتد السيليكون القياسي جيدًا ويقاوم الشيخوخة؛ بالنسبة للظروف الزيتية، قم بالتبديل إلى EPDM؛ إذا كنت بحاجة إلى مقاومة إضافية للزيت والمذيبات، فاستخدم NBR. إن استخدام نفس القالب مع مواد مختلفة يمنحك بشكل أساسي منتجًا لحالة عمل مختلفة.

منظور فحص الجودة

قبل مغادرة المصنع، هناك ثلاث فحوصات: القطعة الأولى للحجم، وعمليات التفتيش العشوائية للمظهر أثناء العملية، والفحص المزدوج للدليل بالإضافة إلى المعدات قبل الشحن. تبدو العملية بسيطة، ولكنها مجرد عمل روتيني متكرر يوميًا - أجزاء صغيرة، ومشاكل كبيرة إذا حدث خطأ ما.

لقد قمت بتطوير وتصنيع الأجزاء المانعة للتسرب منذ ما يقرب من 20 عامًا، وأكن احترامًا كبيرًا لتحديات الختم المتعلقة بالمياه. قد يبدو GM681372 وكأنه مكون صغير، إلا أن كل وحدة مثبتة في المركبات تحمل التزامًا واحدًا ثابتًا: منع دخول الماء بشكل فعال.
